Programmation en Matlab

Fractales Mandelbrot, Julia, Serpinski

Quelques éléments de programmation pour le TP 5: Fractales de Mandelbrot, Julia, Serpinski.

Fractale de Mandelbrot

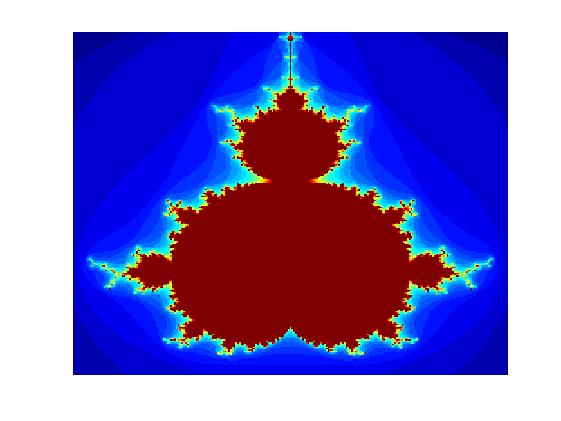

Un exemple de représentation graphique de l'ensemble de Mandelbrot:

et ci-dessous le code Matlab qui permet de la générer.
clear all;close all % Pour bien commencer...
% Nombre de termes calcules pour chaque suite
Nmax=30;
% Seuil a partir duquel on considere que la suite diverge
Seuil=2;

pasx=0.01;
pasy=0.01;

M=[];
for x=-1.8:pasx:0.6
    V=[];
    for y=-1.2:pasy:1.2
        % Initialisation de la suite
        z=0+1i*0;
        % Puis on calcule les termes de la suite jusqu'a Nmax
        % sauf si on depasse le seuil (on considere alors que la suite
        % diverge vers l'infini)
        for bcl=0:Nmax
            z=z^2+(x+1i*y);
            % Test divergence
            if abs(z)>Seuil, break;end
        end
        V=[V, bcl];
        %V=[V,abs(z)];
    end

    M=[M;V];
end

figure(1),clf,whitebg('w');axis off
imagesc(M);

Fractale de Julia

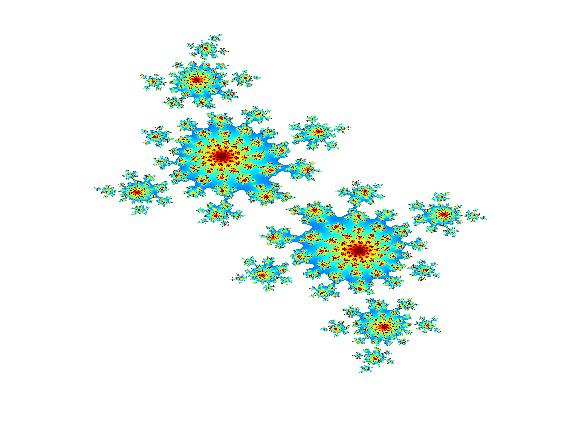

Un exemple de représentation graphique de l'ensemble de Mandelbrot:

et ci-dessous le code Matlab qui permet de la générer. Bien sûr, il ne faut pas hésiter à jouer avec la valeur du paramètre complexe c
clear all;close all
% parametre initial: diffentes valeurs possibles bien sur...
%c=-1;
%c=-1+0.2312i
%c=0.112-0.64i
c=-0.414-0.612i
%c=0.284-0.0122i

% Nombre de termes calcules pour chaque suite
Nmax=100;
% Seuil a partir duquel on considere que la suite diverge
Seuil=10;

pasx=0.002;
pasy=0.002;
% Balayages (discetisations) en x et y
XX=-1.4:pasx:1.4;
YY=-1.1:pasy:1.1;

M=[];
for x=XX
    V=[];
    for y=YY
        % Initialisation de la suite
        z=x+1i*y;
        % Puis on calcule les termes de la suite jusqu'a Nmax
        for bcl=0:Nmax
            z=z^2+c;
            % Test divergence
            if abs(z)>Seuil, break;end
        end
        V=[V, bcl];
        %V=[V,abs(z)];
    end

    M=[M;V];
end

figure(1),clf,
JJ=jet;JJ(1:15,:)=1;
colormap(JJ);
imagesc(M);
axis off,whitebg('w')


Fractale de Sierpinski

Un exemple de représentation graphique de l'ensemble de Mandelbrot:

et ci-dessous le code Matlab qui permet de la générer.
L'algorithme proposé ici est stochastique. Il existe aussi des constructions plus géométriques par exemple.
clear all;close all
figure(1);clf;hold on;axis off
Nmax=10000; % Nombre d iterations
X=[];Y=[];
A=[0;0];B=[1;0];C=[0;1];
% On tire un point au hasard
x=rand(1);y=rand(1);
if (x+y>1),x=x/2;y=y/2;end

  for bcl=1:Nmax

     % On choisit le point A, B ou C au hasard
     tmp=rand(1);
     if (tmp<1/3)        % alors point A
         x=x/2;y=y/2;
     elseif (tmp>2/3)    % alors point C
         x=x/2;y=(1+y)/2;
     else                % sinon point B
         x=(1+x)/2;y=y/2;
     end
     X=[X x];
     Y=[Y y];
  end

plot(X,Y,'.');

On peut aussi animer cette construction, en plaçant au fur et à mesure chaque point, et en imposant une courte pause entre deux points.
clear all;close all
figure(1);clf;hold on;axis([0 1 0 1]);axis off
Nmax=10000; % Nombre d iterations
X=[];Y=[];
A=[0;0];B=[1;0];C=[0;1];
% On tire un point au hasard
x=rand(1);y=rand(1);
if (x+y>1),x=x/2;y=y/2;end

 for bcl=1:Nmax

     % On choisit le point A, B ou C au hasard
     tmp=rand(1);
     if (tmp<1/3)        % point A
         x=x/2;y=y/2;
     elseif (tmp>2/3)    % point C
         x=x/2;y=(1+y)/2;
     else                % point B
            x=(1+x)/2;y=y/2;
     end
     %X=[X x];
     %Y=[Y y];
     plot(x,y,'.');pause(.01)
    end
end
Voir à ce sujet, la page "Animations et films avec Matlab", getframe & movie2avi Lien
